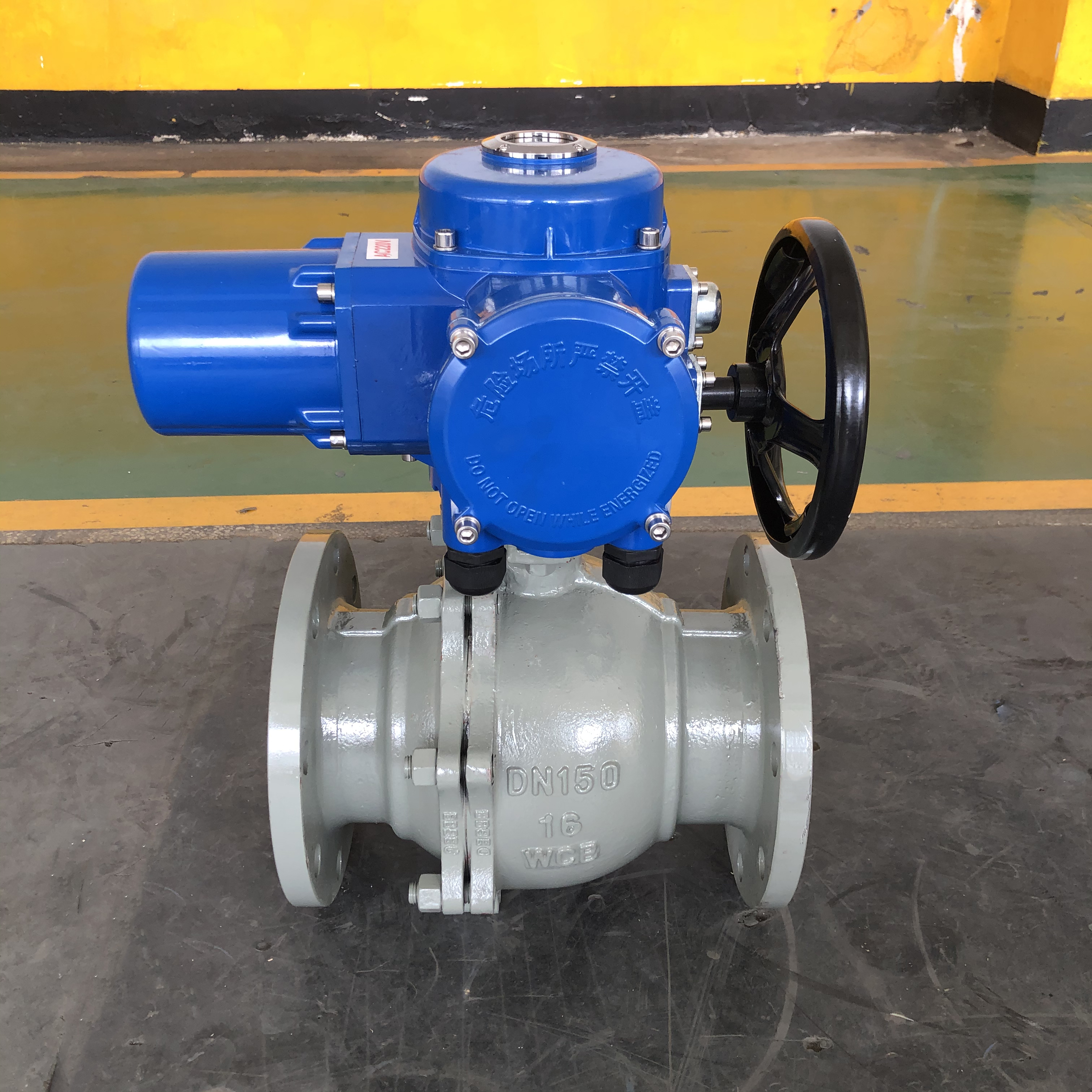

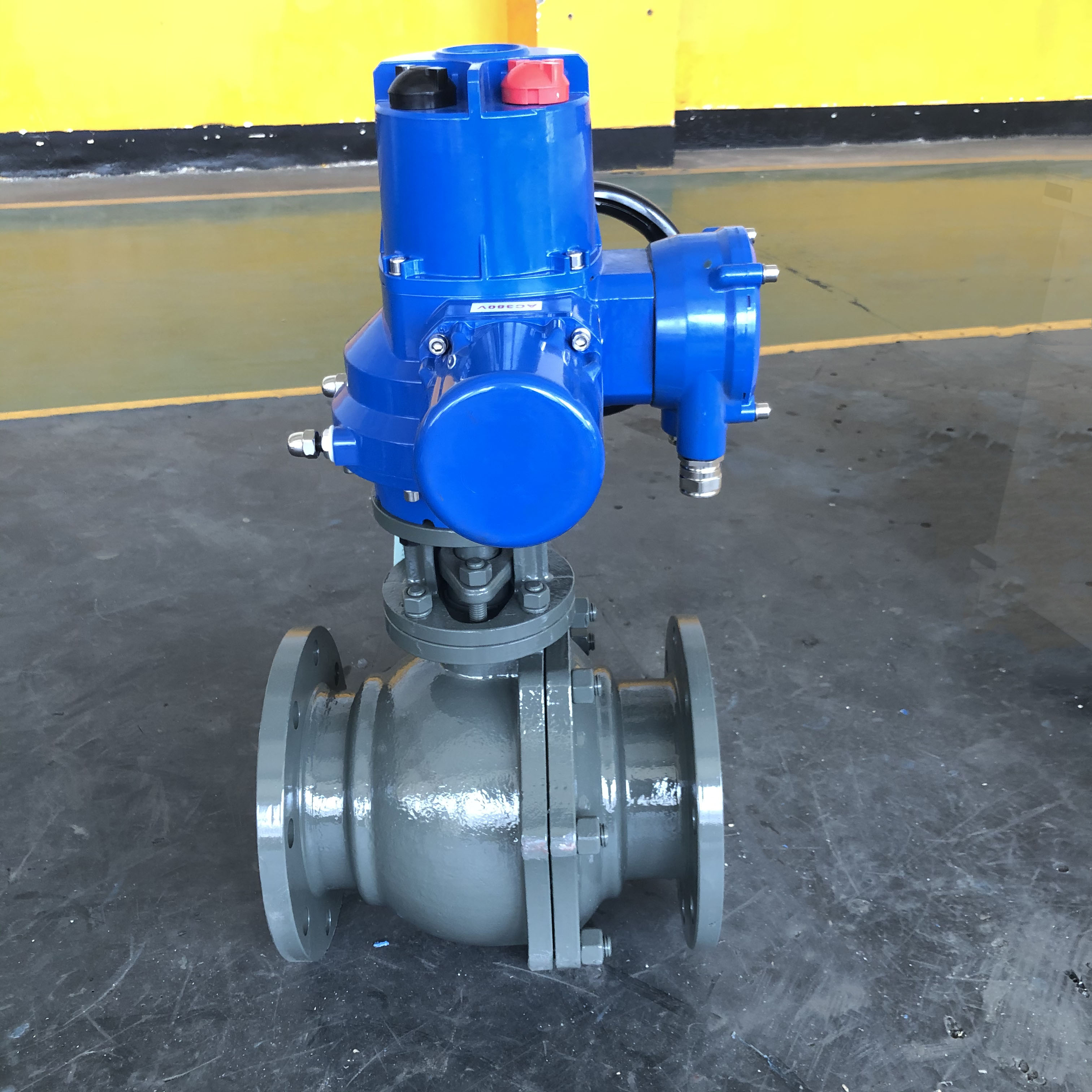

Q941F-16C電動球閥由電動執行器和鑄鋼法蘭球閥組成,閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合,除控制氣體、液體、蒸汽...

1、Q941F電動法蘭球閥結構設計的主要依據國家相關標準規定設計。

2、Q941F電動法蘭球閥所采用的通用做法和標準構件圖集。

3、如有特殊Q941F電動法蘭球閥構件需作結構性能檢驗時，應指出檢驗的方法與要求。

4、Q941F電動法蘭球閥主要根據剖面、長度、高度、外形等作出說明。

5、Q941F電動法蘭球閥所選用結構材料的品種、規格、性能及相應的產品標準。


Q941F電動法蘭球閥結構主要是給安裝單位提供具有更好的了解該Q941F電動法蘭球閥的外形結構、使用時考慮到工況、環境等因數在應用中有著更合理的計劃規范，不會在安裝時產生空間使用不合理等常見問題。本結構圖所屬上海凱利科閥門有限公司提供，并提供相關外形尺寸，在應用中可以作為參考。


電動球閥有兩種，一種是浮動電動球閥，即球體在閥腔內可浮動，依靠兩端的密封座壓緊球體而穩定。這種球閥只能用于公稱通徑較小(150mm以下)或壓力級制較低(0.8MPa以下)的場合，否則啟閉扭矩會很大，給使用者帶來困難。在公稱通徑大于DN200或壓力級制較高的場合，需用固定球結構，固定電動球閥在閥門全關時，壓在球體上的作用力傳遞到上下兩個球體支撐軸上，大大減少操作力矩，壓力增加而扔矩不會明顯增加，便于操作者使用。

球閥主要用于截斷或接通介質，也可用于流體的調節與控制，V型球閥能夠進行比較的流量調節與控制，而三通球閥則用于分配介質和改變介質的流向。電動球閥是一種以電能作為驅動力來驅動閥門的執行設備，以其體積小，重量輕，性能可靠，配套簡單等優點，廣泛應用于食品、環保、輕工、石油、化工等工業系統領域，常被作為管道系統的切斷之用，近幾年來也被用于調節使用，通過接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。


電動球閥采用不同的控制方式，可滿足各種不同工況的使用要求，它不僅可以實現開關作用，還可以實現閥位調節功能，且附帶手動控制裝置，一旦出現電源故障，可臨時用手動操作，不至于影響使用。對于它們不同的接線方式，本司特為廣大用戶以最常見的（AC220V）為例，做個簡單描述以做為參考！

注意：以上線路圖僅供參考，實際以產品附帶電路圖為準。另，每個廠家的電動裝置均不一樣，接線方式也都不盡相同，請勿以此為標準去執行操作，若產生一系列問題及發生相關事故，本公司概不負責，還望悉知！

電動球閥接線要怎么接電動球閥接線是閥門電動裝置中一個重要環節，正確的接線方式可以確保電動球閥的正常運行和安全使用。以下是電動球閥接線的步驟： 1. 確認電源電壓：根據電動球閥所配套的電機電源，確認電源電壓是交流電還是直流電，以及電壓的大小。通常情況下，電動球閥所使用的電源為交流380V或220V，直流24V。 2. 準備工具和材料：準備接線所需的基本工具，例如剝線鉗、壓接鉗、螺絲刀等。同時，準備所需的材料，例如導線、接線端子、絕緣膠帶等。 3. 斷開電源：在接線之前，務必先斷開電源，以確保接線過程中的安全。 4. 剝線：使用剝線鉗將導線的絕緣層剝去，露出適量的導線芯。 5. 壓接導線：根據電線的顏色，將導線分別壓接到對應的接線端子上。通常情況下，紅/黑線接正極，藍/白線接負極，黃綠線接地線。 6. 檢查接線：檢查接線是否牢固，確保沒有接觸不良或短路的情況。 7. 包上絕緣膠帶：為了防止電線之間短路或觸電，需要用絕緣膠帶將接線部分包好。 8. 測試：完成接線后，進行測試，確保電動球閥能夠正常運行。
