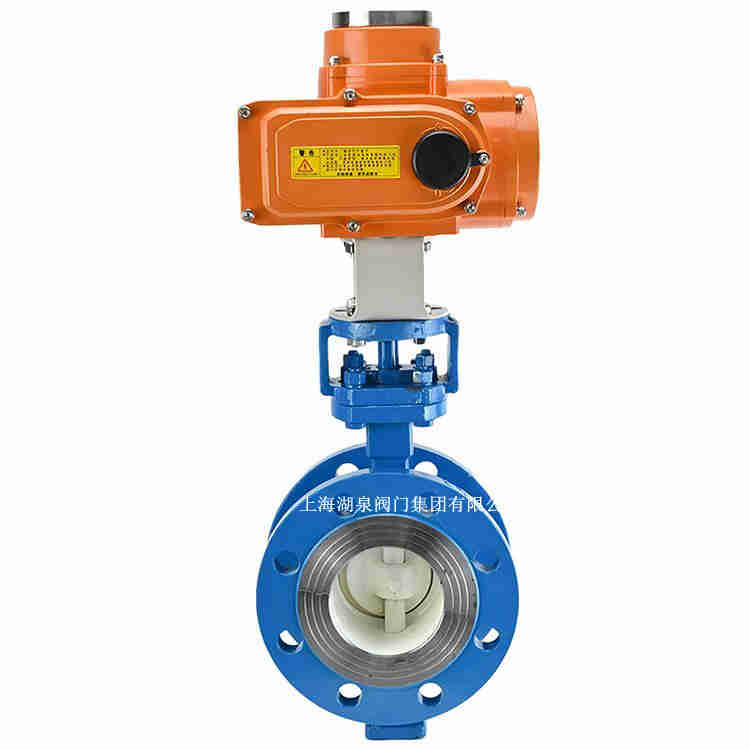

上海湖泉閥門集團有限公司電動蝶閥D943H-16C dn800產品特點和技術參數電動法蘭蝶閥由角行程電動執行機構和直通鑄造蝶...  D943H-16C電動蝶閥D943H-16C DN800高溫型電動硬密封蝶閥概述 D943H電動法蘭式硬密封蝶閥、電動法蘭式蝶飯,采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于各行業，上海湖泉閥門廠家D943H-16 DN800耐300℃高溫開關型電動蝶閥采用三偏心設計結構。其蝶板安裝中心與旋轉中心設計有嚴謹?shù)钠木唷．旈y門開啟10℃乃至全開時,蝶閥的閥座密封面與蝶板即處于無接觸狀態，電動蝶閥D943H-16C、D943W-16P詳細說明:電動蝶閥D943H-16/25/40C概述，本產品廣泛應用于火力發電廠、石油、化工、印染等行業。

湖泉閥門廠家D943H-16c按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。按連接型式可分為法蘭連接和對夾式連接；按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。


閥芯轉角		0~70°
作用形式		電開式或電閉式
流量特性		近似等百分比
允許壓差(Mpa)		0.6
性能指標		基本誤差：±2.5%；回差≤±2.0%；死區≤3.0%
電源電壓		AC220V、AC380V、DC24V
調節型	信號范圍	0~10mA、4~20mA、1.5VDC
開關型	電信號	AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號

電動蝶閥D943H-16C dn800產品特點和技術參數

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考 重量Dt343H
				H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	長		H1	A1	B1	D	D1	z-d	D	D1	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000


1、客戶對電動蝶閥D943H-16C dn800產品特點和技術參數有特殊要求，須在訂貨合同中提供以下說明：如結構長度、連接形式、公稱直徑、全通徑、縮徑、管道尺寸、接管尺寸、管道使用介質及溫度、壓力范圍、實驗、檢驗標準及其他要求
2、可根據客戶特殊要求配置各類驅動裝置（客戶如有驅動裝置提供廠家和型號）。
3、如由客戶提供確定的電動蝶閥類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解*的條件下簽訂合同。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術閥門專家為您審核把關。
5、感謝您訪問上海湖泉閥門,如有任何疑問.您可以致電給我們，為您提供優質的服務。
