排渣閘閥
閥門首頁 > 產品展示 > 閘閥 > 排渣閘閥 >

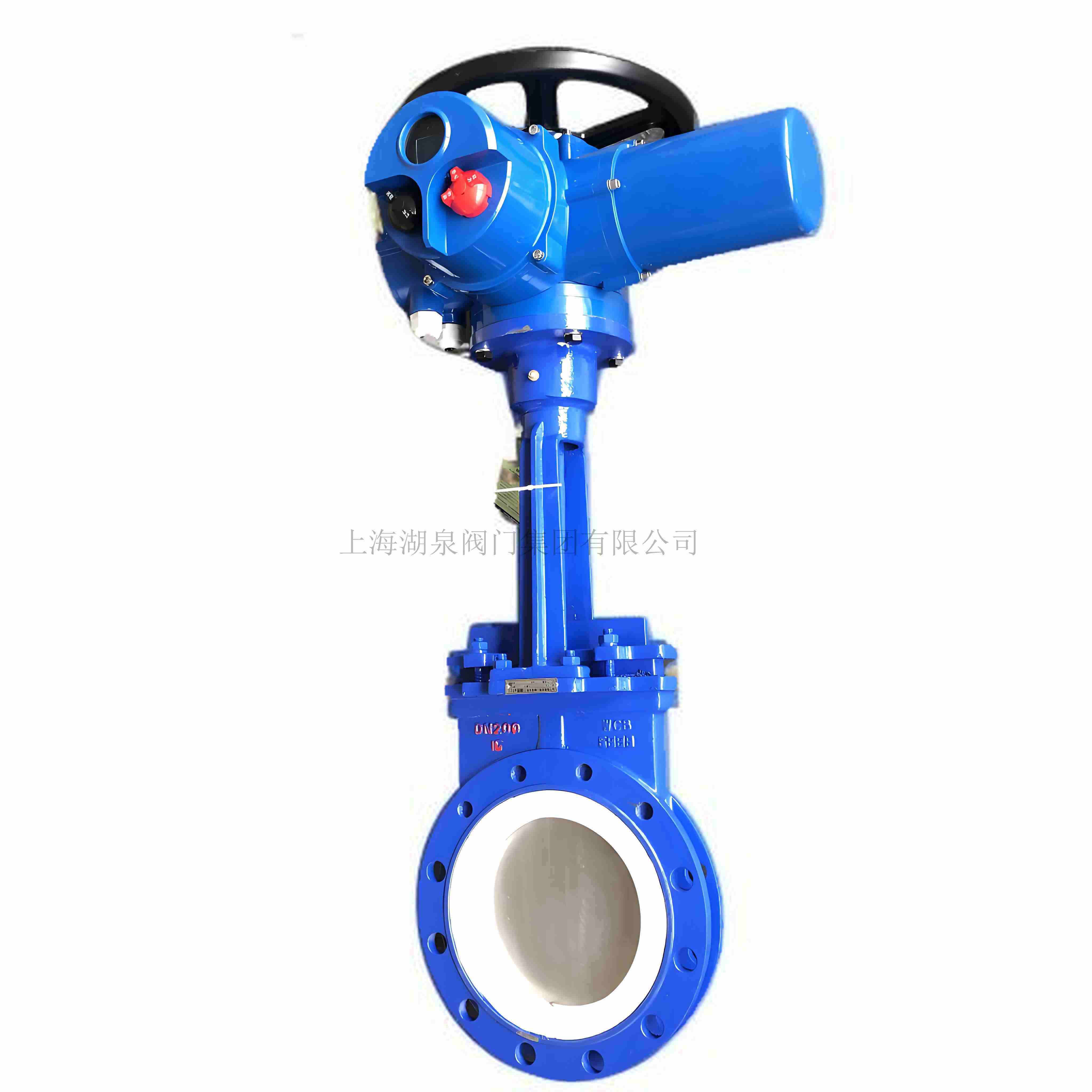

產品名稱：電動耐磨高溫排渣閘閥PZ941TC-10C DN200[ 2024-12-17 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
電動耐磨高溫排渣閘閥PZ941TC-10C DN200是一種高性能的排渣閘閥，適用于高磨損、強腐蝕的環境。以下是該產品的詳細介紹：
基本參數和性能特點
- 主體材料：該閥門主體采用碳鋼（WCB）、不銹鋼（CF8、CF8M、CF3、CF3M）等材料。
- 適用介質：適用于干灰、煤粉、水渣、冶金下料等介質。
- 工作溫度范圍：-29℃至425℃。
- 公稱壓力：PN6-PN25。
- 密封形式：硬密封型，具有優異的密封性能。
- 驅動方式：電動驅動，操作方便。
應用場景和行業應用
PZ941TC-10C電動耐磨高溫排渣閘閥廣泛應用于石油化工、冶金、礦山、電力、輸煤廠、水泥廠、水處理等行業。特別適用于磨損嚴重的灰漿、灰渣管路輸送系統，能夠在高磨損和強腐蝕的環境中長時間穩定工作。
執行標準：
設計與制造 GB/T 12224 連接端尺寸 結構長度 GB/T 12221 法蘭尺寸 GB/T 9113.1 檢驗與試驗 GB/T 9092 材料 碳鋼 GB/T 12229 不銹鋼 GB/T 12230 標志 GB/T 12220 供貨 GB/T 12252 產品性能參數：
壓力等級（MPa） 1.0 1.6 閥門強度試驗壓力（MPa） 1.5 2.5 閥門密封試驗壓力（MPa） 1.1 1.76 適用溫度℃ ﹣29℃～550℃ 主要材質 WCB+結構陶瓷 連接形式 法蘭 啟閉形式 電動 適用介質 灰漿、灰渣 連接標準 GB/T 9113.1 產品零部件材料：
序號 名稱 材料 序號 名稱 材料 1 右閥體 WCB 8 閥蓋 WCB 2 左閥體 WCB 9 填料 石墨 3 閘板 WCB+結構陶瓷 10 支架 WCB 4 閥座 結構陶瓷 11 填料壓板 WCB 5 閥桿 2Cr13 12 軸承 柔性石墨 6 螺栓 25# 13 閥桿螺母 青銅 7 螺母 25# 14 電動裝置 組合件
DN PN(Mpa) L D D1 C H n-d 50 1.0 250 165 125 20 335 4-Φ18 80 280 200 160 20 510 8-Φ18 100 300 220 180 22 685 8-Φ18 150 350 285 240 24 790 8-Φ22 200 400 340 295 24 935 8-Φ22 250 450 395 350 26 1050 12-Φ22 300 500 445 400 26 1210 12-Φ22 350 550 505 460 26 1380 16-Φ22 400 600 565 515 26 1495 16-Φ26
DN PN(Mpa) L D D1 C H n-d 50 1.6 250 165 125 20 335 4-Φ18 80 280 200 160 20 510 8-Φ18 100 300 220 180 22 685 8-Φ18 125 325 250 210 22 730 8-Φ18 150 350 285 240 24 790 8-Φ22 200 400 340 295 24 885 12-Φ22 250 450 405 355 26 1015 12-Φ26 300 500 460 410 28 1190 12-Φ26 350 550 520 470 30 1350 16-Φ26 400 600 580 525 32 1460 16-Φ30
