電動閘閥閥門首頁 > 產品展示 > 閘閥 > 電動閘閥 >

產品名稱：電動閘閥Z941H-16C DN500鑄鋼碳鋼材質[ 2024-05-13 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動閘閥Z941H-16C DN500鑄鋼碳鋼材質介紹

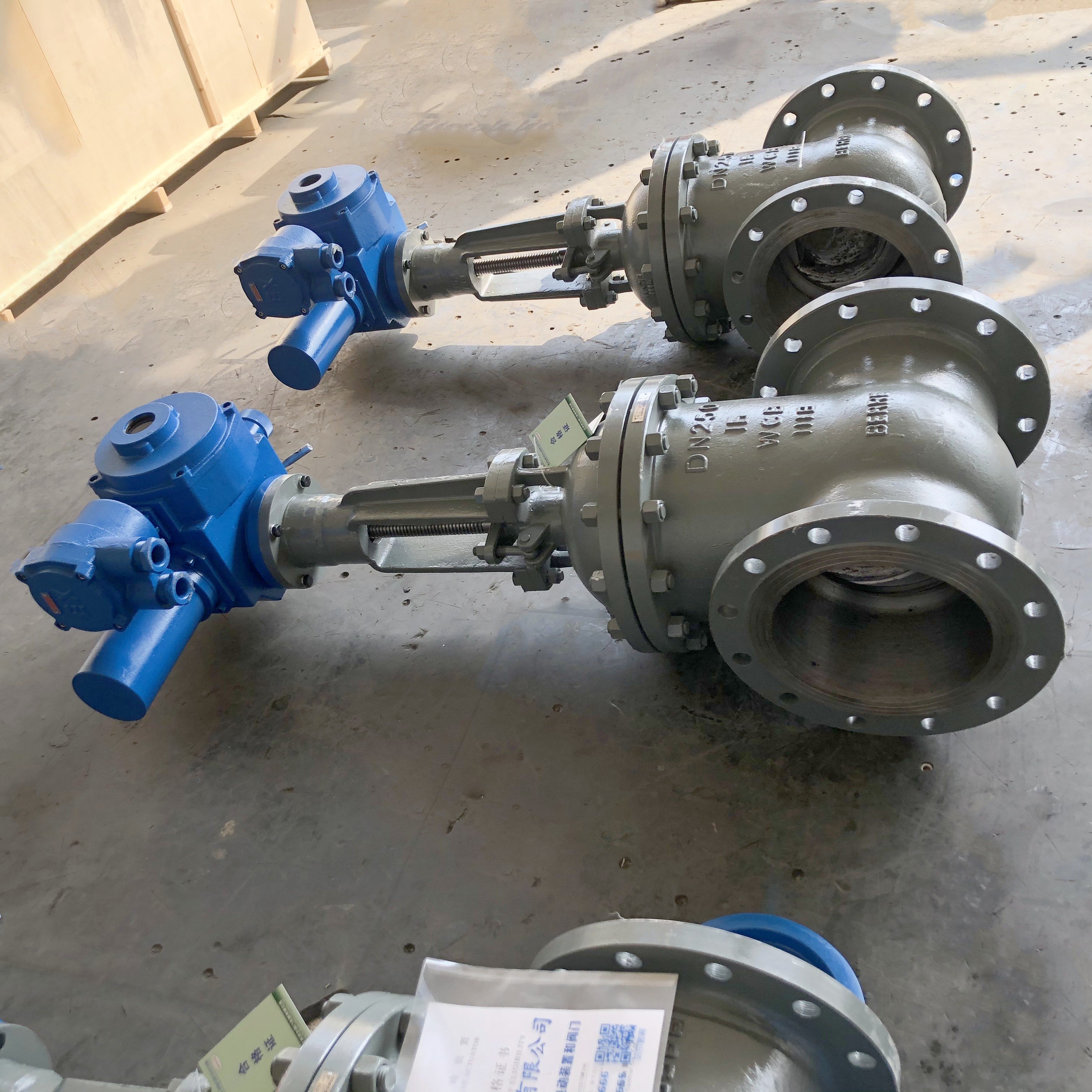

    上海湖泉閥門集團有限公司電動閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。該產品適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站等系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。電動契式閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

    二、電動閘閥Z941H-16C DN500鑄鋼碳鋼材質壓力試驗

    公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
    強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
    水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
    上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0
    氣密封試驗 0.4-0.7

    三、電動閘閥Z941H-16C DN500鑄鋼碳鋼材質主要零件材料及性能

    體蓋板 閥桿 密封面 墊片 填料 工作溫度℃ 適用介質
    WCB 2Cr13 13Cr
    STL
    本體材料
    尼龍    		 增強柔性石墨
    1Cr13/柔性石墨
    OS軟鋼
    0Cr18Ni9Ti
    0Cr17Ni12Mo2Ti
    XD550F（T）
    PTFE    		 柔性石墨
    增強柔性石墨
    SFB/260
    SFP/260
    PTFE    		 ≤425 水、蒸汽、油品
    WC1 38GrMoA1
    25Cr2MoV    		 ≤450
    WC6 ≤540
    WC9 ≤570
    ZGCr5Mo ≤540
    ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 -
    ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200

  • 公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參考值 電裝型號
    L D D1 D2 D6 b f f1 Z-φd L1 H 質量
    1.6 50 250 160 125 100 　 16 3 　 4-φ18 590 678 90 DZWl0A
    65 265 180 145 120 　 18 3 　 4-φ18 590 693 96 DZWl5A
    80 280 195 160 135 　 20 3 　 8-φ18 590 755 108 DZW20A
    100 300 215 180 155 　 20 3 　 8-φ18 590 820 126 DZW20A
    150 350 280 240 210 　 24 3 　 8-φ23 590 994 199 DZW20A
    200 400 335 295 265 　 26 3 　 12-φ23 590 1138 254 DZW30A
    250 450 405 355 320 　 30 3 　 12-φ25 810 1409 310 DZW45A
    300 500 460 410 375 　 30 4 　 12-φ25 810 1588 391 DZW60
    350 550 520 470 435 　 34 4 　 16-φ25 830 1755 729 DZW90
    400 600 580 525 485 　 36 4 　 16-φ30 830 1902 992 DZWl20
    450 650 640 585 545 　 40 4 　 20-φ30 870 214l 1168 DZWl80
    500 700 705 650 608 　 44 4 　 20-φ34 870 2276 1222 DZW250
    600 800 840 770 718 　 48 5 　 20-φ41 870 2474 1376 DZW250
    2.5 50 250 160 125 100 　 20 3   4-φ18 590 678 95 DZWl0A
    65 265 180 145 120 　 22 3   4-φ18 590 693 99 DZWl5A
    80 280 195 160 135 　 22 3   8-φ18 590 755 113 DZW20A
    100 300 230 190 160 　 24 3   8-φ23 590 820 132 DZW20A
    150 350 300 250 218 　 30 3 　 8-φ25 590 934 206 DZW30A
    200 400 360 310 278 　 34 3 　 12-φ25 590 1138 257 DZW30A
    250 450 425 370 332 　 36 3 　 12-φ30 810 1409 317 DZW45A
    300 500 485 430 390 　 40 4   16-φ30 810 1588 412 DZW60A
    350 550 550 490 448 　 44 4   16-φ34 830 1750 750 DZW90
    400 600 610 550 505 　 48 4 　 16-φ34 830 1902 1042 DZWl20
    450 650 660 600 555 　 50 4 　 20-φ34 870 2141 1275 DZWl20
    500 700 730 660 610 　 52 4 　 20-φ41 870 2276 1420 DZWl80
    600 800 840 770 718 　 56 5 　 20-φ41 870 2474 1522 DZW250
    4．0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A
    65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A
    80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A
    100 350 230 190 160 150 24 3 4．5 8-φ23 590 871 163 DZW20A
    150 450 300 250 218 204 30 3 4．5 8-φ25 590 1028 219 DZW30A
    200 550 375 320 282 260 38 3 4．5 12-φ30 590 1325 373 DZW45A
    250 650 445 385 345 313 42 3 4．5 12-φ34 810 1400 480 DZW60A
    300 750 510 450 408 364 46 4 4．5 16-φ34 830 1653 686 DZW90
    350 850 570 510 465 422 ? 4 5 16-φ41 870 179l 1021 DZWl20
    400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80
    500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250
    6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A
    65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A
    80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A
    100 350 250 200 168 150 32 3 4．5 8-φ23 590 1020 154 DZW30A
    150 450 340 280 240 204 38 3 4．5 8-φ25 590 1290 317 DZW30A
    200 550 405 345 300 260 44 3 4．5 12-φ30 590 1475 437 DZW45A
    250 650 470 400 352 313 48 3 4．5 12-φ34 810 1500 606 DZW60A
    300 750 530 460 412 364 54 4 4．5 16-φ34 830 1820 732 DZW90

  • 電動閘閥Z941H-16C DN500

上一篇：DN250電動閘閥Z941H-16智能調節控制說明書 / 下一篇：電動配水閘閥PZ-800技術參數規格說明書
