產品名稱：電動閘閥z945h-16c DN700法蘭暗桿規格型號[ 2024-03-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

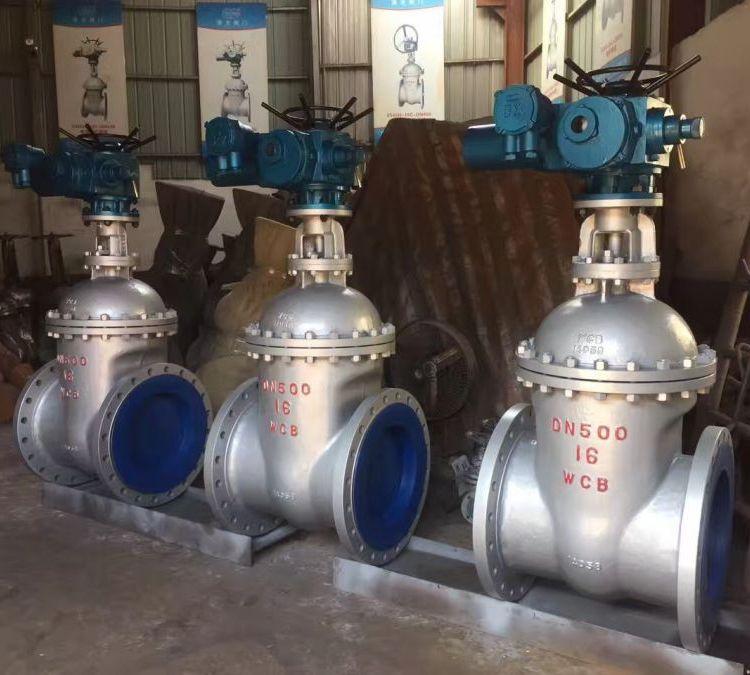

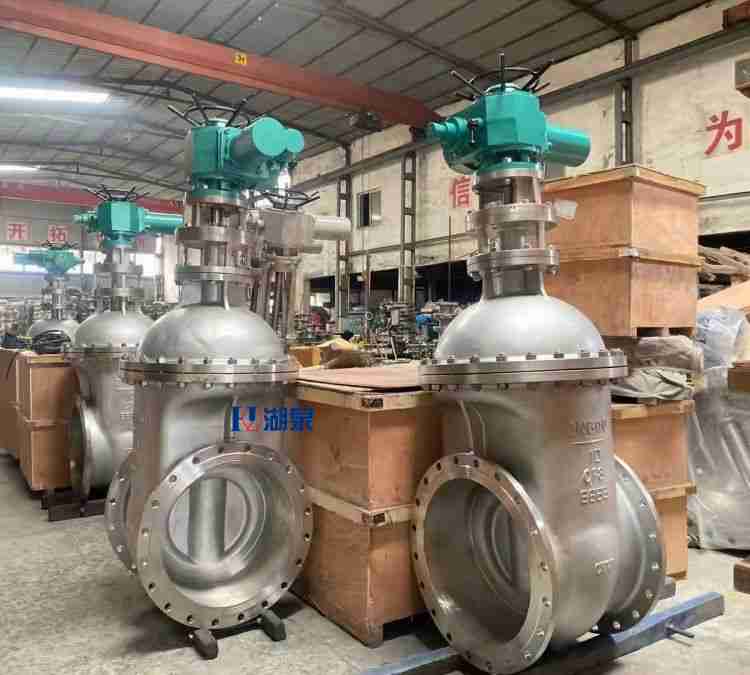

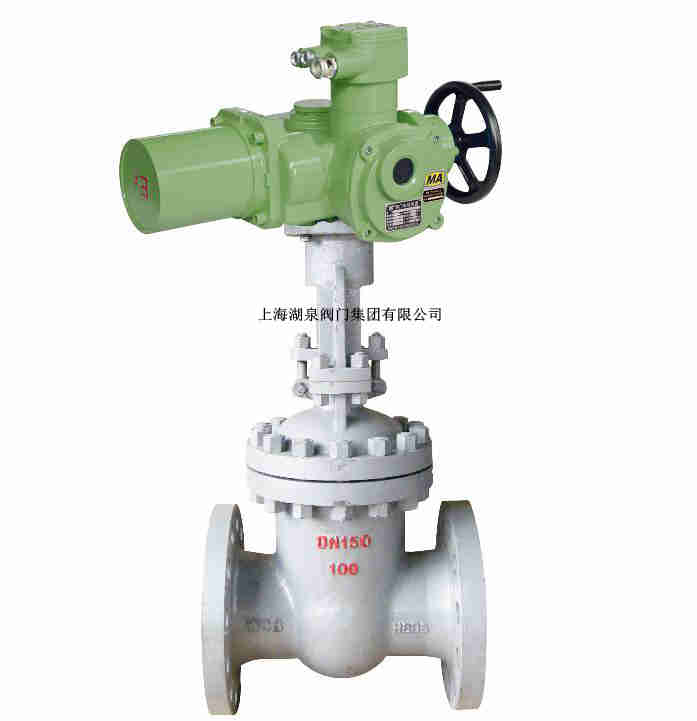

一、電動閘閥z945h-16c DN700產品介紹

上海湖泉閥門集團有限公司z945H-10C/16C電動暗桿閘閥生產廠家，Z945H-10C/16C電動暗桿閘閥電動水用閘閥是由多回轉電動執行器與法蘭閘閥組成，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量，電動法蘭閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。更多產品電動刀型閘閥、電動電動法蘭閘閥、Z941X電動軟密封閘閥、電動高壓閘閥、電動焊接閘閥及防爆電動閘閥等多種系列。

二、電動閘閥z945h-16c DN700產品性能規范

試驗壓力
公稱壓力PN(MPa)	實驗壓力(MPa)
公稱壓力PN(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11
16	24	18	0.6	18

三、電動閘閥z945h-16c DN700產品零件材料

閥體、閥蓋	閥板、閥座	閥桿	閥桿螺母	填料	手輪
碳素鋼	碳鋼+硬質合金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵
鉻鎳鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鈦不銹鋼	鋁青銅	浸聚四氟乙	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鉬鈦不銹鋼	鋁青銅	烯石棉盤根	可鍛鑄鐵
鉻鉬鋼	合金鋼+硬質合金	鉻鉬鋁鋼	鋁青銅	柔性石墨	可鍛鑄鐵

電動暗桿閘閥 Z945H-16C訂貨須知：

一、①電動暗桿閘閥產品名稱與型號②電動暗桿閘閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的電動暗桿閘閥型號，請按型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

公稱通徑	尺寸								重量
Dg(mm)	L	D	D1	D2	b	z-φd	H	D0	(kg)
50	180	160	125	100	20	4-18	345	180	17
65	195	180	145	120	20		376	180	20
80	210	195	160	135	22	4-18	417	200	27
100	230	215	180	155	22	8-18	460	200	50
125	255	245	210	185	24	8-18	525	240	70
150	280	280	240	210	24	8-23	567	240	95
200	330	335	295	265	26	8-23	705	320	150
250	380	390	350	320	28	8-23	800	320	200
300	420	440	400	368	28	12-23	886	400	280
350	450	500	460	428	30	16-23	968	400	360
400	480	565	515	482	32	16-25	1090	500	500
450	510	615	565	532	32	20-25	1175	500	590
500	540	670	620	585	34	20-25	1414	720	680
600	600	780	725	685	36	20-30	1593	720	951
700	660	895	840	800	40	24-30	1812	800	1950
